Hola amigos siguiendo con mis aportes ELECTRONICOS les traigo esta tarjeta de audio para SUBWOOFER, especial para los amantes del SONIDO BESTIAL, aclaro que esta tarjeta debe ser fabricada por una persona que tenga mucha experiencia en AUDIO si no lo es porfavor ABSTENGASE DE FABRICARLA!

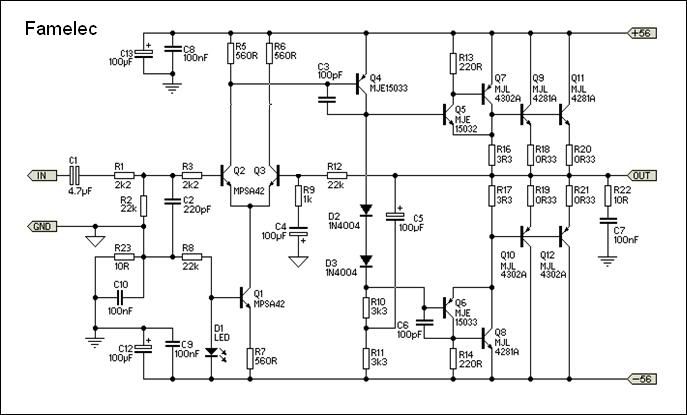

Esta es la targeta sin modificaciones.



Photobucket

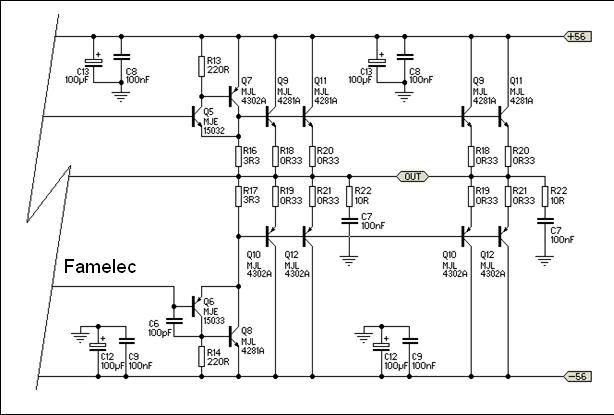

Si quieren pueden lograr hasta 500W reales en una carga de 4ohms sin ningun problema duplicando la etapa de PODER, y aumentando el voltage DC a ±70V.



Photobucket

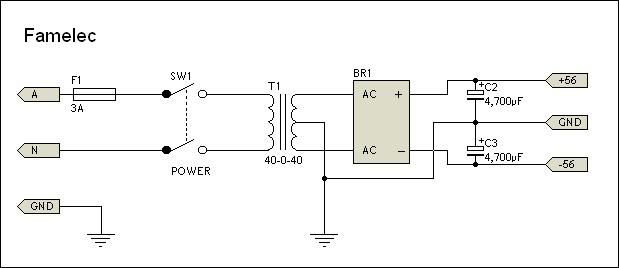

Esta es la FUENTE DE PODER, como siempre unas de mis recomendaciones es utilizar un transformador TOROIDAL de unos 500VA o mas para un optimo rendimiento, este tipo de transformador es muy practico para el armado en el chasis y presentan un minimo de CORRIENTES DE FOUCAULT, que son las que nos producen el desagradable "HUMMMMMMMM"



Photobucket

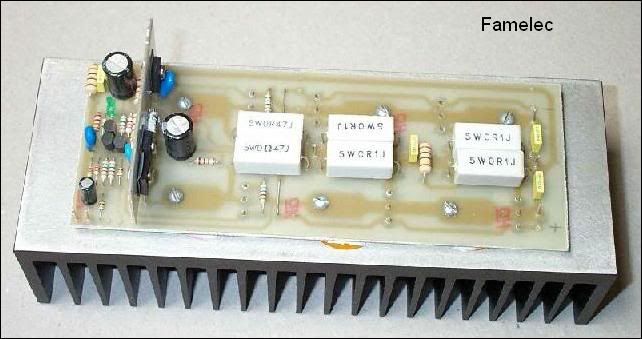

Este es un ejemplo del producto final!



Photobucket



Facil ¿NO?...



DESCARGA EL PDF:



Tambien quiero que descarguen un PDF para la fabricacion de CIRCUITOS IMPRESOS, que baje de otra pagina, para mi el mejor tutorial, esta muy bien planteado...



DESCARGA EL PDF:





Y para terminar les traigo el mejor programa para el diseño de CIRCUITOS IMPRESOS...con su respectivo CRACK.




DESCARGAR EAGLE LAYOUT v5.6.0











Si tienen algun inconveniente o problema mandenme un M.P y si quieren mas material solo pidan que os dare... Tengo Material Exclusivo Todo Sobre AUDIO.



Sin mas se despide su amigo y colega...Dj Fredy
